深圳Maury负载牵引系统供应商
价格： 电议 元卖家: 付先生
咨询：
供货商：深圳市易捷测试技术有限公司电 话：0755-83698930
传 真：0755-83698930
邮 箱：daibuzeng0220@126.com
地 址：福田区福虹路世界贸易广场C座1205A
以上为深圳Maury负载牵引系统供应商详细参数信息，深圳Maury负载牵引系统供应商图片由深圳市易捷测试技术有限公司提供，深圳Maury负载牵引系统供应商
- 产品特性
深圳Maury负载牵引系统供应商
矢量接收机负载牵引是一个现代化和{gx}率的负载牵引测量方法。低损的耦合器被置于调谐器和待测件之间，并被连接到一个矢量接收机，如VNA。这样做可以在DUT参考平面实时测量a-和b-波，呈现出矢量信息，这是一般方法所不能做到的。矢量接收机负载牵引允许对DUT所呈现的实际阻抗进行直接测量，而不需要对调谐器的预特征状况和损耗做任何假设。这种传递的输入功率来自于a-和b-波，它拥有非常高的准确性，从而得到正确定义的功率附加效率。各个频率下可得到的基波和多次谐波的输出功率，可以作为多频载波和交调功率。使用适当的硬件（Keysight PNA-X或VTD的SWAP），时域NVNA的测量是很容易实现的。
源牵引变换器
因为DUT的a-和b-波是在DUT参考平面测量的，所以可对器件的大信号输入阻抗进行测量。有了这些信息和一个正在申请的专利技术，就可以模拟器件源匹配的效果，而不需要像以往那样改变源阻抗。这种“虚拟源匹配”即使在极失配的条件下也非常可靠，并且可以绘制模拟源的等高线。可以实时观察，在{zd0}增益、效率和其它参数间的做权衡，而不需要多个源牵引和负载牵引。

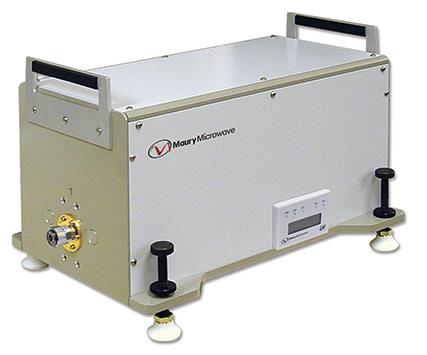

基于VNA的负载牵引测试的典型配置，主要由Maury的先进的测量和建模软件——IVCAD，驱动两个MT982系列自动调谐器实现
.易捷测试技术___深圳Maury负载牵引系统供应商
矢量接收机负载牵引是一个现代化和{gx}率的负载牵引测量方法。低损的耦合器被置于调谐器和待测件之间，并被连接到一个矢量接收机，如VNA。这样做可以在DUT参考平面实时测量a-和b-波，呈现出矢量信息，这是一般方法所不能做到的。矢量接收机负载牵引允许对DUT所呈现的实际阻抗进行直接测量，而不需要对调谐器的预特征状况和损耗做任何假设。这种传递的输入功率来自于a-和b-波，它拥有非常高的准确性，从而得到正确定义的功率附加效率。各个频率下可得到的基波和多次谐波的输出功率，可以作为多频载波和交调功率。使用适当的硬件（Keysight PNA-X或VTD的SWAP），时域NVNA的测量是很容易实现的。
源牵引变换器
因为DUT的a-和b-波是在DUT参考平面测量的，所以可对器件的大信号输入阻抗进行测量。有了这些信息和一个正在申请的专利技术，就可以模拟器件源匹配的效果，而不需要像以往那样改变源阻抗。这种“虚拟源匹配”即使在极失配的条件下也非常可靠，并且可以绘制模拟源的等高线。可以实时观察，在{zd0}增益、效率和其它参数间的做权衡，而不需要多个源牵引和负载牵引。
基于VNA的负载牵引测试的典型配置，主要由Maury的先进的测量和建模软件——IVCAD，驱动两个MT982系列自动调谐器实现
.易捷测试技术___深圳Maury负载牵引系统供应商
